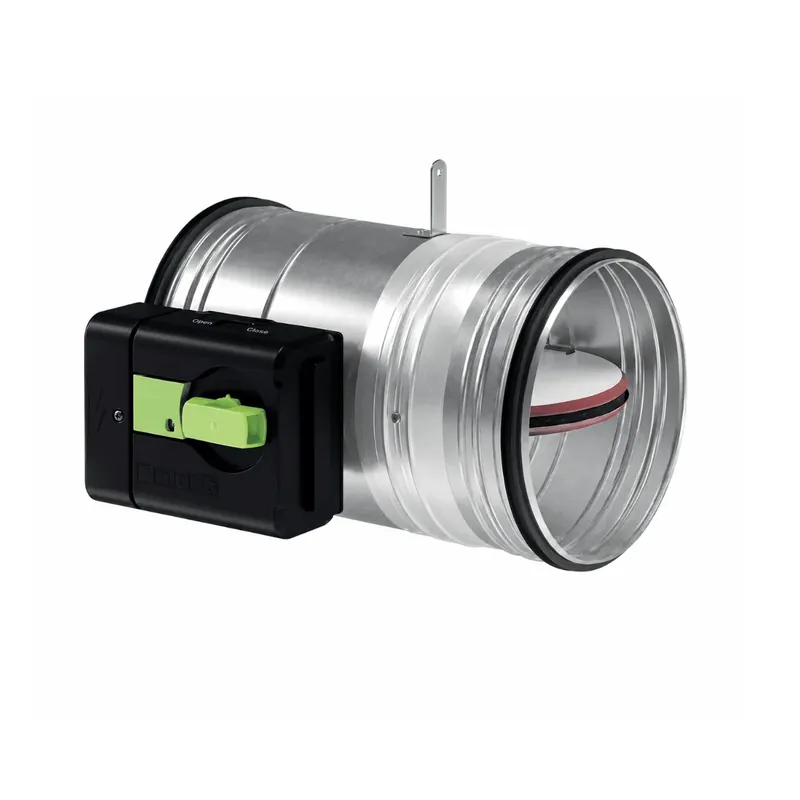

Le clapet coupe-feu ISONE® 2.1 FTE70 Ø 250 mm d’Aldes est conçu pour assurer le maintien du degré coupe-feu des parois traversées par les réseaux de ventilation dans les bâtiments tertiaires. Adapté aux ERP, IGH et locaux techniques, il permet de limiter la propagation du feu et des fumées en cas d’incendie tout en offrant une installation simplifiée grâce à son concept universel compatible avec de nombreuses configurations de cloisons.
Équipé d’un fusible thermique calibré à 70 °C, ce clapet se ferme automatiquement en cas d’élévation anormale de température. Son mécanisme évolutif, sa poignée ergonomique de réarmement rapide et ses différentes options de commande en font une solution fiable, performante et facile à maintenir.
Caractéristiques techniques
• Diamètre nominal : Ø 250 mm
• Type de clapet : Coupe-feu circulaire
• Température de déclenchement : 70 °C
• Classe d'étanchéité : Classe C selon EN 1751
• Résistance au feu : EI 120 S (-500 Pa)
• Section de passage d'air libre : 4,22 dm²
• Dimensions (A × B × L) : 97 × 70 × 420 mm
• Diamètre extérieur : 250 mm
• Poids : 3,7 kg
• Perte de charge à 2 m/s : 1 Pa
• Perte de charge à 4 m/s : 4 Pa
Une solution universelle pour toutes les cloisons
L'ISONE® 2.1 a été développé pour simplifier le choix des clapets coupe-feu. Un seul modèle permet de répondre aux exigences de nombreuses configurations de montage, qu'il s'agisse de murs béton, de cloisons légères, de carreaux de plâtre ou de solutions déportées sur panneaux techniques.
Les avantages du clapet ISONE® 2.1
• Un modèle unique compatible avec la majorité des cloisons
• Réarmement manuel rapide en seulement 2 secondes
• Faibles pertes de charge aérauliques
• Mécanisme évolutif et modulaire
• Poignée de réarmement indiquant la position du clapet
• Boîtier électrique de grande capacité
• Axe inox disponible en option pour les environnements exigeants
• Boîtier de commande déporté disponible en option
Sécurité incendie renforcée
Le clapet est maintenu ouvert en fonctionnement normal puis se ferme automatiquement lors d'un ordre émis par un CMSI ou par déclenchement du fusible thermique intégré. Cette fermeture permet de restaurer le degré coupe-feu des parois traversées par les conduits de ventilation.
Le clapet peut également être équipé d'une commande électromagnétique ou d'un moteur de réarmement permettant une remise en service à distance.
