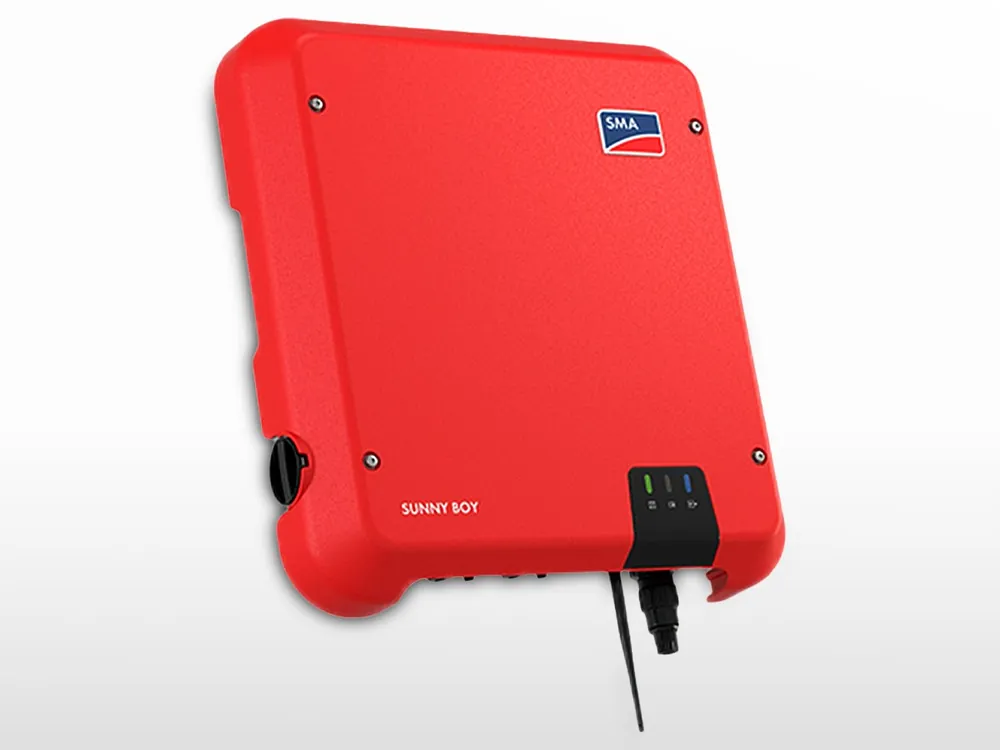

Onduleur réseau SMA synchrone monophasé Sunny Boy SB 3.6-1AV-41
Le nouveau Sunny Boy 3.0–6.0 garantit une production énergétique maximale pour les foyers. Il allie le service intégré SMA Smart Connected à une technologie intelligente répondant à tous les besoins. Son design très compact permet une installation facile et rapide. Grâce à l’interface Web intégrée, le Sunny Boy est rapide à mettre en service via smartphone ou tablette.
Et pour répondre aux exigences propres aux installations sur toitures, il est possible d’ajouter aisément et à votre convenance les optimiseurs TS4-R, en cas d’ombrage par exemple.
Compatible avec les normes de communication les plus récentes, l’onduleur peut être équipé à tout moment et de manière fiable de solutions de gestion intelligente de l’énergie et de stockage SMA.
Compact
- Montage rapide par une seule personne grâce au faible poids de 17,5 kg
- Encombrement réduit grâce à un design compact
Pratique
- Installation rapide Plug & Play
- Surveillance en ligne gratuite via Sunny Places
- Surveillance automatique via SMA Smart Connected
Rendement élevé
- Utilisation de l’excédent d’énergie par limitation dynamique de la puissance active
- Rendement optimisé grâce à la gestion intégrée d’ombrage SMA ShadeFix
Evolutif
- Peut être équipé à tout moment de solutions de gestion intelligente de l’énergie et de stockage
- Peut être combiné avec des optimiseurs TS4-R pour l’optimisation des modules
Caractéristiques
| ENTREE (DC) |
|
| Puissance DC max |
5500 W |
| Tension DC max |
600 V |
| Plage de tension MPP |
130 à 500 V |
| Tension d’entrée assignée |
365 V |
| Tension d’entrée min / Tension d’entrée de démarrage |
100 V / 125 V |
| Courant d’entrée max |
15 A |
| Courant d’entrée max par string |
15 A |
| Nombre d’entrées MPP indépendantes / strings par entrée MPP |
2 / A : 2 ; B : 2 |
| SORTIE (AC) |
|
| Puissance assignée (à 230V, 50Hz) |
3680 W |
| Puissance apparente AC max |
3680 VA |
| Tension nominale AC |
220 / 230 / 240 V |
| Plage de la tension nominale AC |
180 à 280 V |
| Fréquence du réseau AC / plage |
50 Hz, 60 Hz / -5 Hz à +5 Hz |
| Fréquence de réseau assignée / tension de réseau assignée |
50 Hz / 230 V |
| Courant de sortie max |
16 A |
| Facteur de puissance pour la puissance assignée |
1 |
| Facteur de déphasage réglable |
0.8 inductif à 0.8 capacitif |
| Phases d’injection / phases de raccordement |
1 / 1 |
| RENDEMENT |
|
| Rendement max / européen |
97 % / 96.5 % |
| DISPOSITIFS DE PROTECTION |
|
| Dispositif de déconnexion côté DC |
x |
| Surveillance du défaut à la terre / surveillance du réseau |
x / x |
| Protection inversion de polarité DC / résistance aux courts-circuits AC / séparation galvanique |
x / x / – |
| Unité de surveillance du courant de défaut, sensible à tous les courants |
x |
| Classe de protection (selon IEC 62103) / catégorie de surtension (selon IEC 60664-7) |
I / III |
| DONNEES GENERALES |
|
| Dimensions (L x H x P) |
435 x 470 x 176 mm |
| Poids |
16 kg |
| Plage de température de fonctionnement |
-25 à +60 °C |
| Emission sonore, typique |
25 dB |
| Autoconsommation (nuit) |
1 W |
| Topologie |
sans transformateur |
| Système de refroidissement |
convection |
| Indice de protection (selon IEC 60529) |
IP65 |
| Classe climatique (selon IEC 60721-3-4) |
4K4H |
| Taux admissible d’humidité relative de l’air (sans condensation) |
100% |
| EQUIPEMENT |
|
| Raccordement DC / raccordement AC |
SUNCLIX / connecteur |
| Interfaces : WiFi / Speedwire / Webconnect |
x / x / x |
| Affichage via smartphone, tablette, ordinateur |
x |
| Garantie |
5 ans |
| Certificats et homologations |
AS4777.3, C10/11/2012, CEIO-21 Int, EN50438, G83/2, IEC61727, IEC62116, IEC62109, NBR16149, NEN-EN50438, NRS097-2-1, VDE-AR-N4105, VDE0126-1-1, VFR2014 |
| Désignation de type |
SB 3.6-1AV-41 |
