Description
Kit d’arrosage solaire autonome en énergie avec pompe SHURFLO ® 19 L/min – 4.5 bars
Avantages du kit d’arrosage SOLARIS
- Autonome en énergie grâce à son panneau solaire et à sa batterie : pas besoin de prise 230V
- S’installe partout où le soleil brille
- Sécurité : le système fonctionne en 12V

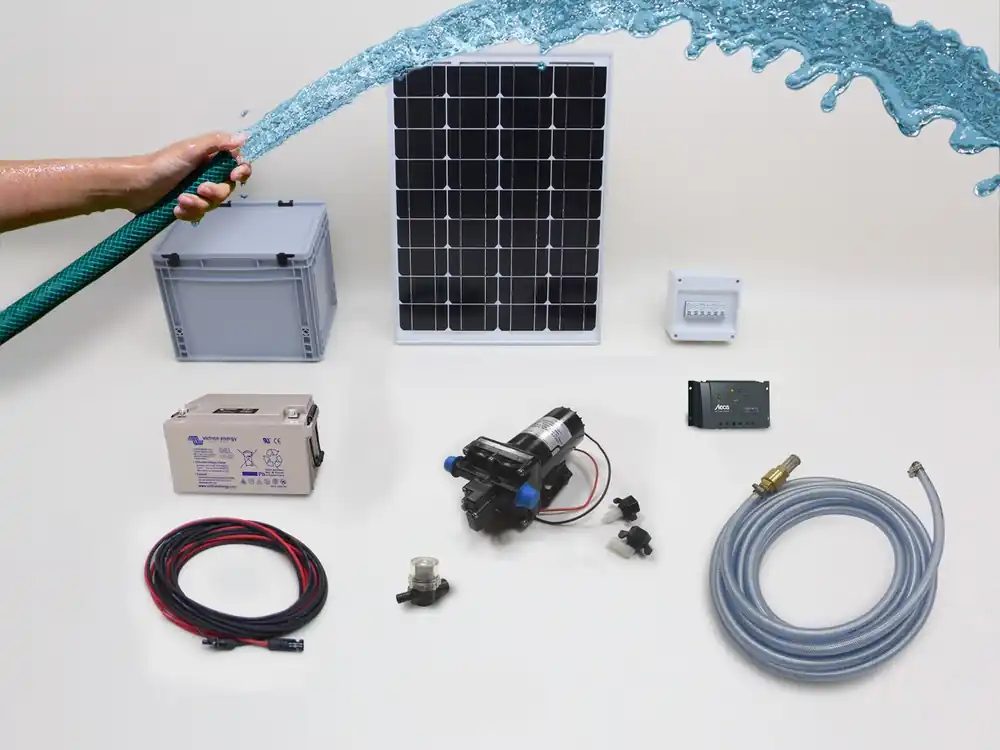

Composition du kit d’arrosage solaire 95Wc
Le kit solaire d’arrosage 95W de SOLARIS est composé de tous les accessoires nécessaires à son raccordement avec en plus :
- Les protections électriques (disjoncteurs) et mécanique (coffre).
- Les cosses et connecteurs MC4 prémontés en atelier.
- Régulateur paramétré sur batterie GEL.
- Schéma de câblage détaillé (Haute Définition) en ligne.
1 Pompe SHURFLO 12V – 19 L/min – 4.5 bars + 2 raccords + Filtre
2 Coffret de protection CC / 3 disjoncteurs (PV, batterie et pompe)
3 Panneau solaire monocristallin 95Wc VICTRON (SPM95)
4 Câble (12m) entre le panneau solaire le régulateur puis du régulateur vers la batterie (à recouper)
5 Régulateur solaire STECA PRS1515 – 15A
6 Coffre à batterie
7 Batterie GEL 12V / 60Ah (720Wh)
9 Ligne d’aspiration équipée de crépine inox et clapet anti-retour
Performances de la pompe volumétrique à diaphragme du coffret de pompage
| Pression en (bars) |
Débit
(litres / minute) |
Débit
(litres / heure) |
Courant en (A) |
| Ouvert |
18.9 |
1134 |
4.5 |
| 0.7 |
15.8 |
948 |
6.8 |
| 1.4 |
14.1 |
846 |
8.0 |
| 2.8 |
6.6 |
396 |
10.5 |
| 3.4 |
3.4 |
204 |
11.8 |
| 4.5 |
0 |
0 |
13.0 |
Caractéristiques techniques de la pompe
| Type |
4 membranes |
| Ports |
1/2″ -14 NPSM-Male |
| Liquide |
54°C Max |
| Auto-amorçage |
1,82 m |
| Fonctionnement à sec |
Oui |
| Pression d’entrée |
2,06 Bar |
| Poids |
3,5 kg |
| Dimensions (L x l x H) |
25,4 x 12,5 x 10,2 cm |
| Moteur |
12V DC à aimant permanent, Service intermittent |
| Protection |
Surcharge thermique, Redémarrage automatique |
| Conduit |
14 AWG, 14 3/4″ (37cm) Rouge +, Noir – |
| Fusible |
20A recommandé |
| Contrôle |
Arrêt: 55 PSI (3,8 Bar) +/- 2 PSI (0,13 Bar)
Redémarrage: 40 PSI (2,8 Bar) -/+ 2 PSI (0,13 Bar)
Pressostat: 65 PSI (4,5 Bar) +/- 2 PSI (0,13 Bar) |
| Matière |
Polypropylène |
| Valves/joints |
EPDM |
| Membrane |
Santoprène/Polypropylène, co-moulé |
| Matériel |
Acier inoxydable et acier zingué |
| Norme |
Mode de protection 8846, CE |
Applications de ce kit de pompage / arrosage
Ce système couvre différentes applications :
POMPER de l’eau dans :
- Une rivière
- Une cuve de récupération d’eau pluviale
- Un puisard
METTRE en pression pour :
- Arroser
- Stocker l’eau dans un réservoir
- Laver une voiture, une moto…
- Alimenter une douche…
Compatibilité avec les accessoires d’arrosage standards
Lance grand débit
Arroseur-canon (rotatif)
Arroseur oscillant
Arroseur rotatif et sectoriel
Volume quotidien du kit d’arrosage
Composition du kit
1 x Régulateur solaire STECA Solarix PRS1515 ( 15A – 12 / 24V )
1 x Coffre à batterie et matériel 30 litres ( 30 L )
1 x Filtre pour pompe de surface SHURFLO 2088 8000 5000 ( 50µ )
1 x Ligne d'aspiration 5m – crépine / clapet anti-retour ( Ø13 x 19mm )
1 x Batterie VICTRON étanche Gel 12V / 60Ah ( 720Wh )
1 x Coffret électrique 8 modules en saillie ( IP40 )
1 x Kit connexion solaire 6mm² (noir + rouge) MC4-M8 ( 12m )
3 x Disjoncteur Schneider 2 pôles 230Vca / 72Vcc ( 16A )
1 x Panneau solaire Monocristallin 95W Victron ( 95Wc – 12V )
