Description

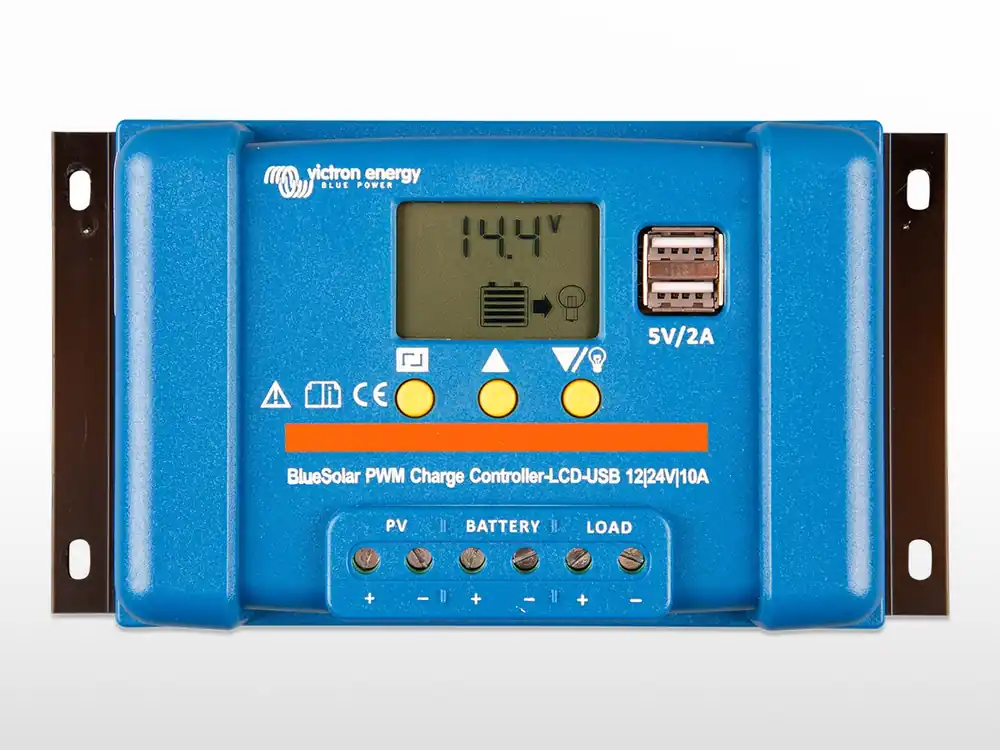

Contrôleur de charge solaire BlueSolar PWM – LCD & USB 12 / 24V – 10A
Écran à cristaux liquides
Pour la configuration et la supervision de l’état du système
Sortie de la charge
La décharge excessive de la batterie peut être évitée en connectant toutes les charges à la sortie de charge. La sortie de charge déconnectera la charge quand la batterie aura été déchargée à une tension prédéterminée. Certaines charges (en particulier les convertisseurs) seront plutôt connectées directement à la batterie, et le contrôle à distance du convertisseur à la sortie de charge. Un câble d’interface spécial peut être nécessaire, veuillez consulter le manuel.
Les tensions de connexion et de déconnexion sont réglables.
Option Jour/Nuit de la sortie de charge
Cette option permet de pré-configurer une durée d’utilisation (OnTime) après le coucher du soleil.
Algorithme de charge de batterie programmable
Algorithmes préprogrammés pour des batteries AGM, GEL, à électrolyte liquide ou LiFePO4 (avec BMS intégré uniquement)
Deux sorties USB de 5 Volts
Courant maximal (les deux sorties associées) : 2 A
| BlueSolar PWM LCD & USB |
12 / 24 – 10 A |
| Tension de batterie |
12 / 24 V avec détection automatique |
| Courant de charge nominale |
10 A |
| Déconnexion de charge automatique |
OUI |
| Tension solaire maximale |
28 / 55 V |
| Autoconsommation |
< 10 mA |
| Sortie de charge |
Contrôle manuel + déconnexion en cas de tension faible + programmateur |
| Protection |
Polarité inversée de batterie (fusible)
Court-circuit en sortie
Surchauffe |
| Protection contre la surcharge |
Arrêt après 60 sec en cas de charge à 130 %
Arrêt après 5 sec en cas de charge à 160 %
Court-circuit : arrêt immédiat |
| Mise à la terre |
Pôle positif commun |
| Température d’exploitation |
-35 à +60 °C (pleine charge) |
| Humidité (sans condensation) |
Maxi 95 % |
| BATTERIE |
| Tension de charge « absorption » |
14.4 / 28.8 V |
| Tension de charge « float » |
13.7 / 27.4 V |
| Déconnexion tension faible |
11.2 / 22.4 V |
| Reconnexion après coupure tension faible |
12.6 / 25.2 V |
| USB |
| Tension USB |
5 V |
| Courant USB |
2 A |
| BOITIER |
| Indice de protection |
IP20 |
| Section de câble max |
6 mm² |
| Poids |
0.15 kg |
| Dimensions (h x l x p) |
96 x 169 x 36 mm |
| NORMES |
| Sécurité |
EN60335-1, IEC62109-1 |
| EMC |
EN61000-6-1, EN61000-6-3, ISO7637-2 |
Informations Fabricant
| Référence Victron |
SCC010010050 |
| Nomenclature Victron |
Contrôleur de charge BlueSolar PWM (DUO) LCD et USB |
| Code EAN |
8719076046189 |
Dimensions du colis
| Largeur |
17 cm |
| Hauteur |
10 cm |
| Profondeur |
4 cm |
| Poids |
0.34 kg |
